Podczas pracy nad nowym produktem (jeszcze nawet przed powstaniem prototypu) warto dobrze zaprojektować, zoptymalizować oraz sprawdzić czy spełnia on wymagania konstrukcyjne. Pozwala to uniknąć niepotrzebnych kosztów na kolejnych, fizycznych etapach.
Projektowanie CAD a symulacje CAE.
Drugie narzędzie – Computer Aided Engineering (komputerowe wspomaganie prac inżynierskich) w Polsce do tej pory było traktowane jako dodatek. Dzisiaj natomiast obserwuje się zwrot przedsiębiorców i inżynierów w kierunku jego użytkowania. Coraz większy nacisk na szybką optymalizację i wirtualne sprawdzanie projektów na świecie zaczyna przenikać do polskich firm. Jest to podyktowane m. in. chęcią konkurowania rodzimych przedsiębiorców z zagranicznymi. Na poniższym wykresie widać, że bardzo dużą część rynku w przypadku cyklu życia produktu na świecie, stanowi właśnie oprogramowanie symulacyjne.
Stosunek poszczególnych narzędzi stosowanych w cyklu życia produktów na świecie, źródło: www.cimdata.com, 2017
Rozwój rynku symulacji w Polsce.
Integracja modeli CAD z symulacjami – Simcenter 3D.
Dodatkowo środowisko symulacji 3D – Simcenter 3D jest ściśle powiązane z najwyższej klasy oprogramowaniem CAD. Do tej pory można było zaobserwować wyraźny podział między czołowymi środowiskami CAD, a zaawansowanymi programami do symulacji 3D. Często inżynierowie wykonywali w jednym programie model, w innym symulacje strukturalne, a w jeszcze kolejnym przepływowe. Nawet jeśli te programy były ze sobą w mniejszy lub większy sposób powiązane, zwykle można było natknąć się na różne interfejsy lub brak możliwości eksportu/importu wszystkich cech modelu.
Wykonanie modelu 3D, wszystkich symulacji strukturalnych, zmęczeniowych, ruchu czy przepływowych w jednym programie wraz z połączeniem elementów w całość pozwala znacznie przyspieszyć proces. Przede wszystkim w ten sposób unikamy błędów w komunikacji między pracownikami, czy kilkoma programami. W Simcenter 3D wykonamy model CAD powiązany z oprogramowaniem najwyższej klasy – Siemens NX. Podczas projektowania mamy zaawansowane możliwości edycji geometrii łącznie z modelowaniem synchronicznym. Jest to niewątpliwie unikalna cecha oprogramowania symulacyjnego na tle konkurencji.
Solvery oparte na sprawdzonych rozwiązaniach NX CAE, NX Nastran, LMS Samtech oraz Virtual.Lab są teraz zaimplementowane w jednym produkcie i umożliwiają wykonanie analiz o wysokiej dokładności w wielu dziedzinach obliczeniowych. Dodatkowo ich funkcjonalności mogą zostać połączone. Jest możliwe sprzężenie symulacji przepływowej ze strukturalną, ale też wykonywanie symulacji np. wibroakustycznych.
Wyniki wszystkich symulacji możemy odczytywać w jednym, spójnym interfejsie programu. Dzięki temu zyskujemy czas potrzebny na przełączanie między wieloma środowiskami oraz eksport/import wyników.

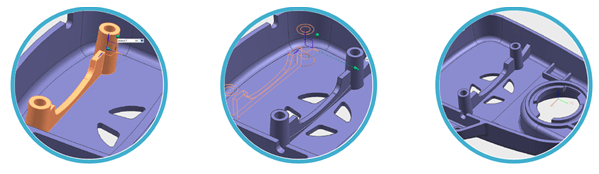

Oprócz przygotowania modelu CAD w Simcenter import z innego oprogramowania czy skanerów 3D również jest możliwy. Taką geometrię następnie można w łatwy sposób naprawić, uprościć oraz edytować korzystając z technologii synchronicznej.
Obliczenia w wielu dziedzinach – symulacje Metodą Elementów Skończonych, Brzegowych, itp. wymagają przede wszystkim wiedzy teoretycznej i praktyki. Inżynierowie, którzy wykonywali do tej pory symulacje w innych programach bardzo szybko odnajdą się w nowym, intuicyjnym środowisku Simcenter 3D. Z kolei ci, którzy mają mniejsze doświadczenie mogą liczyć na wsparcie w języku polskim, obszerne tutoriale i instrukcje oraz polski interfejs programu.
Zastosowanie oprogramowania Simcenter 3D
Rozwój firmy w kierunku zaawansowanego oprogramowania inżynierskiego umożliwia szybszy rozwój produktu, a także zwiększa jego wartość. Wdrożenie symulacji inżynierskich dzięki połączeniu wszystkich elementów usprawniających obliczenia jest obecnie dużo prostsze niż kilka lat temu. Również sama praca z oprogramowaniem jest szybka i intuicyjna. Dla inżynierów oznacza to wydajniejszą i łatwiejszą pracę, a właścicielom i managerom pozwala na szybki zwrot z inwestycji w software oraz usprawnienie pracy firmy.
Simcenter 3D wdrażane przez EC TEST SYSTEMS
Podczas współpracy z klientem, na każdym etapie wspieramy swoją wiedzą i doświadczeniem.
