KIEDY MASA I ROZMIAR SĄ KLUCZOWE PRZY WYBORZE AKCELEROMETRU

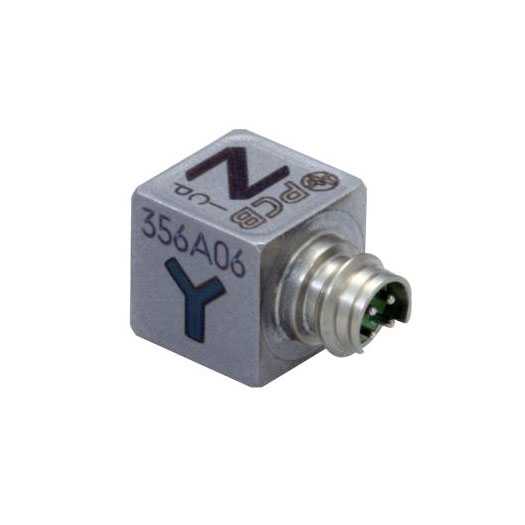

Miniaturowy trójosiowy akcelerometr ICP, model 356A06 zapewnia czułość na poziomie 5 mV/g z zakresem do 1000 g w pełnej skali oraz szeroki zakres w częstotliwości do uniwersalnego użytku. Posiada niski poziom szumów i wysoki zakres wytrzymałości na uderzenia w porównaniu do konkurencyjnych rozwiązań. Wyróżnia go również hermetyczna obudowa wykonana ze stopów tytanu. Głównym atutem trójosiowego akcelerometru jest złącze 8-36 pin jack, dzięki któremu wymiana przewodu jest bezproblemowa i czyni go najmniejszym akcelerometrem trójosiowym ICP z złączem w ofercie firmy PCB Piezotronics. Waga na poziomie 1 grama pozwala na zastosowanie go do testów małych i lekkich konstrukcji.

Czujnik może zostać zasilony kondycjonerem ICP® lub systemem akwizycji danych zapewniającym zasilanie 18 – 30 VDC, i 2 – 20 mA stałego natężenia prądu. Produkt jest certyfikowanym znakiem CE.

ZASTOSOWANIE

Badanie małych konstrukcji
Drgania konstrukcji
Pomiar drgań z ograniczoną przestrzenią montażową

Mała kostka (6,4 mm) do montażu na kleju
Złącze 8-36 4-pin jack
Limit przeciążenia 10000 g
Zawiera 3 m przewód w zestawie (poza wersją /NC)

Specyfikacja

Model

356A06 & 356A06/NC

Czułość

0.51 mV/(m/s²)

Zakres pomiarowy

±9810 m/s² pk

Zakres częstotliwości (±5%)

2 do 8000 Hz (oś y i z) 2 do 5000 Hz (oś x)

Zakres częstotliwości (+1 dB)(oś x)

≥ 8 kHz

Częstotliwość rezonansowa

≥ 50 kHz

Rozdzielczość szerokopasmowa

0.03 m/s² rms

Nieliniowość

≤ 1 %

Czułość poprzeczna

≤ 5 %

Środowiskowe

Limit przeciążenia

±98100m/s2 pk

Temperatura pracy

-54 do 121⁰C

Elektryczne

Napięcie zasilania

18 do 30 VDC

Natężenie prądu zasilania

2 do 20 mA

Impedancja

<200 ohm

Napięcie Bias

7 do 12 VDC

DTC

0.24 do 1.0 s

Czas ustalania

<3 s

Szum (1 Hz )

11772 (µm/sec2 )√Hz

Szum (10 Hz )

2943 (µm/sec2 )/√Hz

Szum (100 Hz )

981 (µm/sec2 )/√Hz

Szum (1 kHz )

294 (µm/sec2 )/√Hz

Fizyczne

Element / Materiał obudowy

Shear Ceramic / Hermetic TItanium

Wymiary ( H x L x W)

6.35 x 6.35 x 6.35 mm

Masa ( bez kabla )

1.0 grama

Złącze

8 - 36 4-pin

Pozycja złącza

Boczna

Montaż

Klej / Wosk

Akcesoria

Model 080A109 Wosk
Model 080A90 Klej
Kalibracja ACS-1T, NIST od 10Hz do 5% górnej częstotliwości
Model 034K10 4-przewody. Przewód ekranowany 3M, mini 4pin plug do (3) BNC. Wersja /NC brak przewodu

Previous product

Kamera termowizyjna IRSX

Next product

Mikrofon Model EX 378B02

Akcelerometr Model 356A06

Miniaturowy trójosiowy akcelerometr typu ICP^®

Złóż zapytanie ofertowe Zapytaj o możliwość wypożyczenia

Kategoria: Trójosiowe akcelerometry typu ICP®

Opis
Specyfikacja
Shipping & Delivery

Opis

Model	356A06 & 356A06/NC
Czułość	0.51 mV/(m/s²)
Zakres pomiarowy	±9810 m/s² pk
Zakres częstotliwości (±5%)	2 do 8000 Hz (oś y i z) 2 do 5000 Hz (oś x)
Zakres częstotliwości (+1 dB)(oś x)	≥ 8 kHz
Częstotliwość rezonansowa	≥ 50 kHz
Rozdzielczość szerokopasmowa	0.03 m/s² rms
Nieliniowość	≤ 1 %
Czułość poprzeczna	≤ 5 %
Środowiskowe
Limit przeciążenia	±98100m/s2 pk
Temperatura pracy	-54 do 121⁰C
Elektryczne
Napięcie zasilania	18 do 30 VDC
Natężenie prądu zasilania	2 do 20 mA
Impedancja	<200 ohm
Napięcie Bias	7 do 12 VDC
DTC	0.24 do 1.0 s
Czas ustalania	<3 s
Szum (1 Hz )	11772 (µm/sec2 )√Hz
Szum (10 Hz )	2943 (µm/sec2 )/√Hz
Szum (100 Hz )	981 (µm/sec2 )/√Hz
Szum (1 kHz )	294 (µm/sec2 )/√Hz
Fizyczne
Element / Materiał obudowy	Shear Ceramic / Hermetic TItanium
Wymiary ( H x L x W)	6.35 x 6.35 x 6.35 mm
Masa ( bez kabla )	1.0 grama
Złącze	8 - 36 4-pin
Pozycja złącza	Boczna
Montaż	Klej / Wosk
Akcesoria	Model 080A109 Wosk Model 080A90 Klej Kalibracja ACS-1T, NIST od 10Hz do 5% górnej częstotliwości Model 034K10 4-przewody. Przewód ekranowany 3M, mini 4pin plug do (3) BNC. Wersja /NC brak przewodu
