Rejestrator LTT24

LTT24 – szybko, elastycznie i precyzyjnie

Rejestrator LTT24 to przenośne urządzenie pomiarowe typu „wszystko w jednym” do szybkich i precyzyjnych pomiarów. LTT24 jest idealny do precyzyjnego pomiaru danych z dużą szybkością.

LTT24 – Precyzyjny przyrząd pomiarowy

Funkcjonalność zintegrowanego przedwzmacniacza umożliwia indywidualne podłączenie różnych czujników -> napięciowych, prądowych, tensometrów, ICP®, ładunku, PT100 itp.

24-bitowe konwertowane sygnały są przechowywane wysoce synchronicznie na wewnętrznym dysku SSD z częstotliwością do 4 MHz na kanał. Wyjście analogowe jest realizowane przez 20-bitowy przetwornik cyfrowo-analogowy z szybkością do 2 MS/s/Ch.

Konsekwentnie minimalizując wszystkie źródła błędów, przedwzmacniacz w przyrządzie pomiarowym LTT24 może pracować z pełną precyzją. Łączne zniekształcenia i szumy wynoszą prawie -100 dB, co umożliwia uzyskanie wyniku pomiaru z rzeczywistą ENOB (efektywną liczbą bitów) wynoszącą 16 bitów w szerokim zakresie częstotliwości i amplitud.

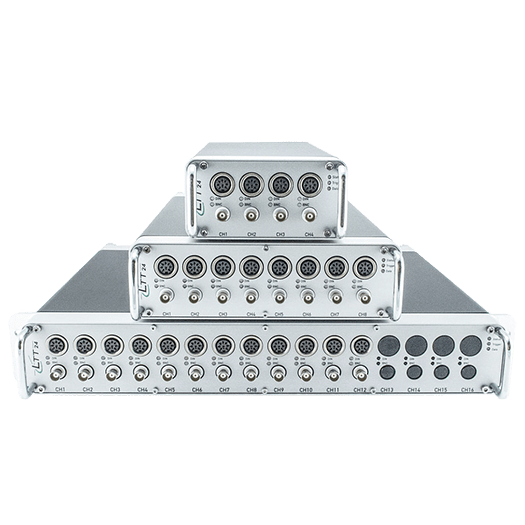

LTT24 – modułowy przyrząd pomiarowy

Wewnętrzne zasilacze szybkich urządzeń pomiarowych LTT24 pracują wysoce synchronicznie z połową częstotliwości taktowania ADC, pozostając niewidocznymi w całym paśmie od DC do 2 MHz. Tłumienie sygnału wspólnego przez wzmacniacze różnicowe – decydujące o wyeliminowaniu zewnętrznych zakłóceń, głównie o wysokiej częstotliwości, za pośrednictwem kabli czujników – umożliwia regulację szerokości pasma od DC do ponad 1,7 MHz za naciśnięciem jednego przycisku.

Wszystkie kanały pomiarowe m.in. dla napięcia, prądu, rezystancji, ICP®, LVDT, tensometru, ładunku itp. są izolowane galwanicznie i zapewniają stabilne zasilanie czujników do zakresu MHz – z rozdzielczością pomiarową bardziej precyzyjną niż -117 dB.

Szybkie urządzenie pomiarowe LTT24 jest przeznaczone szczególnie do badań i rozwoju. Wolne, szybkie i bardzo szybkie kanały można łączyć w ramach jednego modułowego.

LTT24 – Instrument akwizycji danych dla badań i rozwoju

LTT24 imponuje wiodącą na rynku kombinacją jakości sygnału, przepustowości i elastyczności.

Ze względu na dużą liczbę możliwych kombinacji ilości kanałów oraz obsługiwanych czujników i funkcji, LTT24 może być używany do wielu różnych zastosowań, jako rejestrator transjentów lub jako rejestrator danych oparty na komputerze PC.

Przykłady aplikacji:

• przemysł motoryzacyjny [do analizy hałasu, do testowania komponentów, do testów silników, we wszystkich obszarach]
• pomiary EMC [w podróżach kosmicznych do badań materiałowych i obserwatoriów, w przemyśle obronnym podczas testów ochrony przeciwminowej lub w balistyce]
• konstrukcja stanowiska testowego OEM [do turbosprężarek, poduszek powietrznych, silników elektrycznych lub turbin]
• pomiar dźwięku ciała, wykrywanie pęknięć, testowanie materiałów a nawet w nagraniach studyjnych

Rejestracja sygnałów analogowych i ich późniejsze odtwarzanie za pomocą analogu o wysokiej precyzji to tylko jedna z wielu możliwości precyzyjnego miernika LTT24.

Dzięki wytrzymałemu LTT24 masz przenośne urządzenie pomiarowe typu „wszystko w jednym” do szybkich i precyzyjnych pomiarów.
