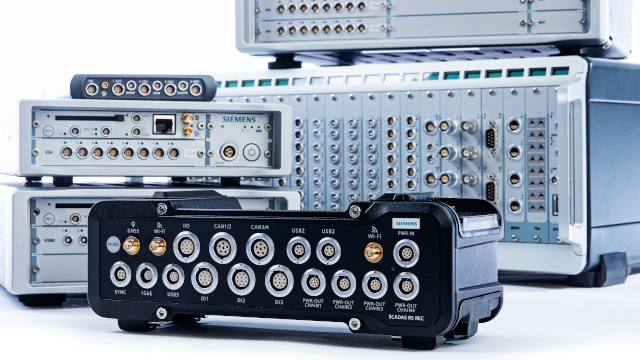

System akwizycji danych Simcenter SCADAS

Opis

Autonomiczny rejestrator danych

Testy w terenie często wymagają mobilnego systemu akwizycji danych, który rejestruje dane bez komputera. W zależności od potrzeb testowych, korzystaj z naszego inteligentnego rejestratora autonomicznie, jako inteligentnego urządzenia obsługiwanego przez tablet bezprzewodowy lub podłączonego do komputera PC do zastosowań polowych i laboratoryjnych.

Podręczna akwizycja danych

Ciesz się elastycznością i szerokimi funkcjami pomiaru hałasu i wibracji w naszym przenośnym urządzeniu do zbierania danych. Zapewnia idealny rozmiar, elastyczność i wydajność pomiarową dla optymalnej mobilności, która umożliwia natychmiastową diagnostykę w terenie i rozwiązywanie problemów. Posiada dedykowaną aplikację tabletu, która pozwala użytkownikom nie będącym ekspertami łatwo konfigurować pomiary, weryfikować uzyskane dane na miejscu i eksportować je do sprawdzonych w branży formatów.

Zbieranie danych laboratoryjnych

W przypadku najbardziej wymagających zadań testowych możesz liczyć na nasze oparte na obudowach typu rack rozwiązanie do akwizycji danych laboratoryjnych, które oferuje możliwość rozbudowy, niezależne od liczby kanałów gromadzenie danych oraz wysoką niezawodność i wysoką przepustowość. Jest zoptymalizowany dla szerokiej gamy aplikacji, takich jak testy modalne z licznymi kanałami, naziemne testy drgań samolotów, szybka przepustowość lub testy turbin.

Mobilna akwizycja danych

W przypadku działań związanych z badaniami polowymi i laboratoryjnymi, polegaj na naszym kompaktowym, wielokanałowym systemie zbierania danych, zaprojektowanym dla szerokiego zakresu aplikacji wielofizycznych. Obejmuje solidność, niezawodność i moc akwizycji w przenośnej i wytrzymałej konstrukcji. Aby zwiększyć liczbę kanałów na żądanie, połącz wiele mobilnych systemów akwizycji danych lub podłącz je do jednego z naszych systemów laboratoryjnych.

Testy wielofizyczne

Skonfiguruj sprzęt do akwizycji danych zgodnie z wymaganiami testów. Nasza szeroka gama modułów wejściowych obsługuje szeroką gamę przetworników i możliwości kondycjonowania sygnału, łącząc sygnały analogowe i cyfrowe. Obejmuje szeroki zakres typów fizycznych, w tym wibracje, siły, odkształcenia, przemieszczenia, temperaturę, dźwięk, skręcanie, ciśnienie, magistralę CAN, GPS i wiele innych.

Sprzęt do pomiarów Pass-by Noise

Zadania zespołów testujących hałas przejazdu stają się z dnia na dzień bardziej skomplikowane, z obniżeniem limitów poziomu hałasu przejazdu i zaktualizowanymi standardami certyfikacji. Nasza kompleksowa oferta pomiarów Pass-by Noise obejmuje niezawodny sprzęt do wyposażenia twojego zewnętrznego lub wewnętrznego systemu pomiarowego, narzędzia do przyspieszenia procesu certyfikacji pojazdu, a także zaawansowaną inżynierię i możliwości oprogramowania do prognozowania hałasu przejazdu.

Model

SCADAS XS

SCADAS Recorder

SCADAS Mobile/Vibco

SCADAS RS

Typ urządzenia

Kompaktowy, przenośny system akwizycji danych do pomiarów hałasu i drgań

Autonomiczny lub klasyczny front-end akwizycji danych

Mobilny analizator drgań i hałasu (wersja Vibco z generatorem sygnałów i zabezpieczeniami)

Modułowy system akwizycji danych odporny na warunki zewnętrzne

Zastosowanie

Rejestracja danych w ruchu, testy NVH, pomiary osobiste

Samodzielne lub współpracujące rejestrowanie testów – również drogowe i laboratoryjne

Testy terenowe, pomiary modalne, kontrola w czasie rzeczywistym

Testy terenowe, środowiskowe, pojazdowe, odporność IP, testy zmęczeniowe

Liczba kanałów

6 lub 12 kanałów analogowych

Do 216 w jednej ramie, do 1024 w systemie wieloramowym

Do 216 w jednej ramie, do 1024 w systemie wieloramowym

Do 576 (z jednostkami pomiarowymi)

Próbkowanie (max)

51.2 kHz, 24-bitowe ADC

Do 204.8 kHz, 24-bitowe ADC

Do 204.8 kHz, 24-bitowe ADC

Do 48 kHz (moduły), do 6.8 MS/s (moduł REC)

Rejestracja danych

Karta microSD 32 GB

CompactFlash (do 128 GB), Ethernet, CAN-FD, USB, GPS, SYNC, IRIG-B

Wewnętrzna pamięć, Ethernet, CAN, GPS, start/stop, USB

Zintegrowana aplikacja SCADAS RS App

Zasilanie

Bateria Li-ion 4600 mAh

DC 10.8–42 V z ochroną, automatyczne przejście na baterię, Li-ion do 2,5 h

DC 10.8–42 V, wbudowana bateria z trybem automatycznym

UPS, AC/DC, bufor 58 Wh

Czas pracy

Cały dzień roboczy

Do 2,5 h

Do 2,5 h lub więcej, zależnie od modelu

Zależny od konfiguracji UPS

Wymiary i masa (przykład)

170×114×21 mm / 528–540 g

SCR2E05: 340×78×295 mm / 6.2 kg

SCM2E02: 216×76×271 mm / <3.5 kg

Moduł SCRS-REC: 203×58×260 mm / 2.5 kg

Odporność środowiskowa)

MIL-STD-810F, -20 do +50°C, wstrząsy, upadek z 1 m

MIL-STD-810F: wibracje, wstrząsy, do 95% RH

MIL-STD-810F, -20 do +55°C

IP66/IP67, -40 do +65°C, MIL-STD, EN61000

Interfejsy / komunikacja

WiFi, USB, Ethernet, GPS, CAN, tacho

Ethernet, Wi-Fi, CAN-FD, USB, GNSS, IRIG-B

IRIG-B, TTL, tacho, CAN, DAC, Ethernet

GNSS, CAN, TTL/HTL/RS-422, Ethernet

Oprogramowanie

Simcenter Testlab, Matlab, Excel, RPCIII, itp.

Simcenter Testlab

Simcenter Testlab (kompletna integracja)

Simcenter Testlab (pełna zgodność)
