System nawigacji inercyjnej xNAV

Opis



Rodzina inercyjnych systemów nawigacji xNAV firmy OxTS łączy technologię GNSS z miniaturowymi czujnikami inercyjnymi o wysokiej wydajności w celu dostarczenia kompletnego rozwiązania nawigacyjnego w lekkim pakiecie.

Najważniejsze cechy

  • Niewielka waga – od zaledwie 365 g włącznie z wytrzymałą obudową
    z anodyzowanego aluminium
  • Podwójne odbiorniki GNSS – stabilna charakterystyka kursu we wszystkich warunkach
  • Klasa GNSS – L1 tylko pozycja DGPS lub L1/L2 RTK
  • Klasa taktyczna IMU – dokładność obrotu/przesuwu 0,05°
  • Brak kontroli wywozu – wysyłka i prowadzenie działalności na całym świecie przy zerowym wysiłku
  • Technologia gx/ix™ – ścisłe sprzęgło i inercyjne przełączanie zapewniają osiągi
    w trudnych środowiskach GNSS
  • Doskonała wartość – bezkonkurencyjna cena/wydajność z antenami i oprogramowaniem dołączonymi za darmo
  • Wydajne narzędzia do post-processingu i analizy – darmowe oprogramowanie NAVsuite daje pełną kontrolę nad danymi
  • Warianty modeli do wykorzystania w ramach budżetu – wybierz opcje i dodatki dostosowane do swoich potrzeb lub po prostu zaktualizuj je w późniejszym czasie

Zastosowania

  • Fotogrametria lotnicza

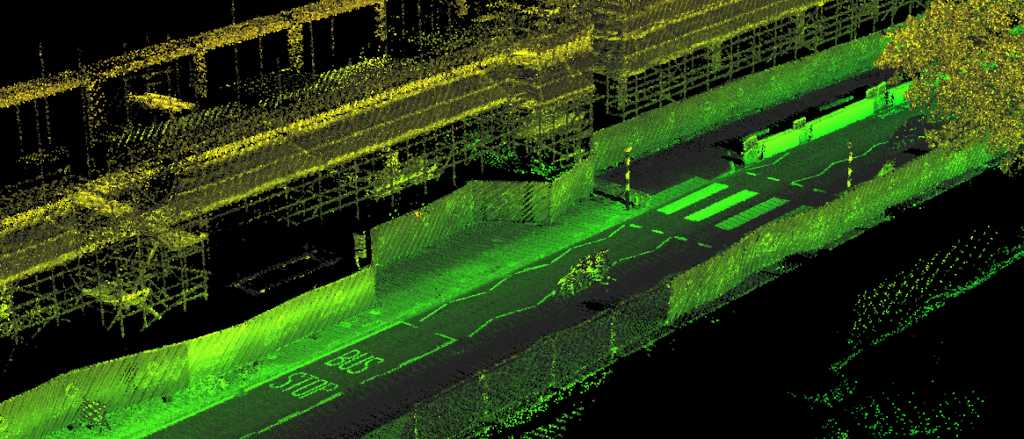

  • Mapowanie terenu miejskiego
  • Monitorowanie miejsc katastrof

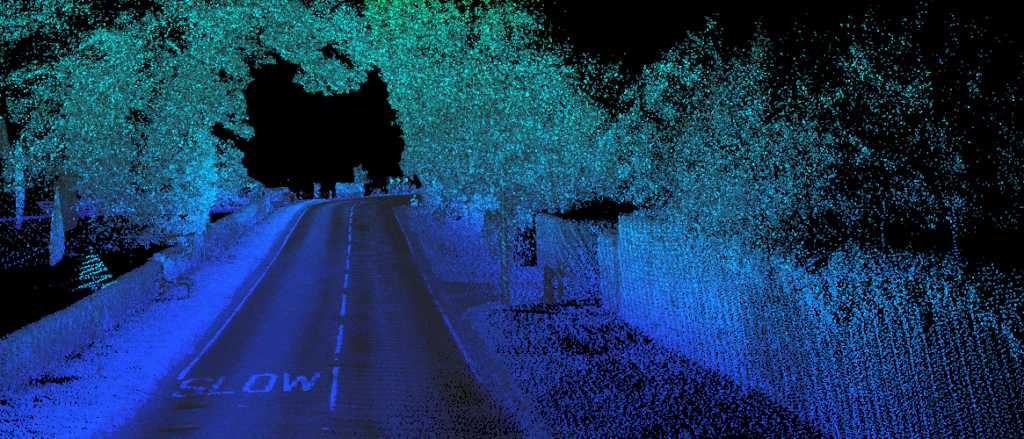

  • Skanowanie LIDAR
  • Śledzenie anteny
  • Stabilizacja kamery

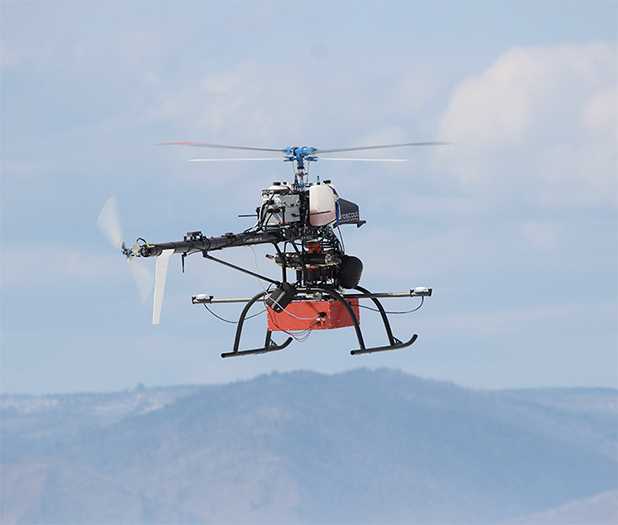

  • Nawigacja UAV/UAS
  • Awionika

Eksperci w dziedzinie GNSS i technologii inercyjnej
Systemy xNAV wykorzystują kompaktowe czujniki MEMS, aby zapewnić jak największą ekonomiczność, zarówno pod względem ceny, jak i mocy. Jednak dzięki najnowocześniejszym technikom kalibracji i zaawansowanym algorytmom w xNAV, jesteśmy w stanie przekroczyć obecne granice technologii, aby zapewnić wyjątkową wydajność w zaskakująco małej obudowie. Dzięki płynnemu połączeniu danych inercyjnych i danych GNSS, xNAV zapewnia płynne i solidne wyjścia nawet w słabych środowiskach GNSS.

Rozwiązanie w jednej skrzynce, brak ukrytych niespodzianek
Dzięki połączeniu dwóch odbiorników GNSS, inercyjnej jednostki pomiarowej, pamięci wewnętrznej i procesora pokładowego w jednej kompaktowej obudowie, rozwiązanie xNAV zapewnia wszystko, czego potrzebujesz do pełnej nawigacji. W zestawie znajdują się wszystkie niezbędne kable i anteny, a także nasz obszerny pakiet oprogramowania NAVsuite, który zawiera wydajne oprogramowanie do post-processingu i grafowania.

Łatwa integracja

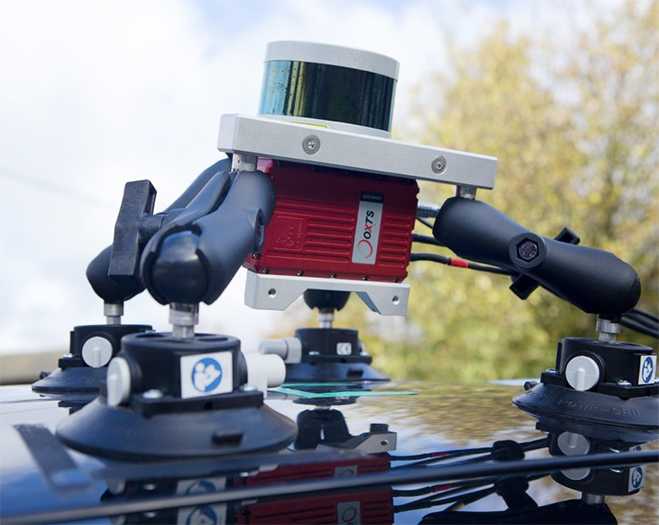

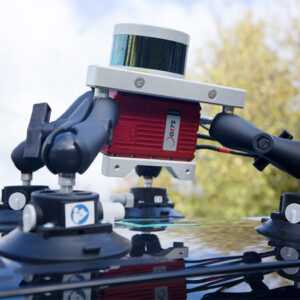

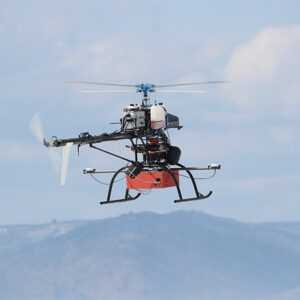

Integracja xNAV z systemami takimi jak UAV nie może być prostsza. Uchwyty montażowe są dostarczane w celu zapewnienia sztywności.Standardowe komunikaty NMEA, synchronizacja czasowa i wyjścia wyzwalające oraz wyzwalacze wejściowe zdarzeń oznaczają, że xNAV może być używany z wieloma czujnikami skanerów LiDAR, kamer i czujników hiperspektralnych. Wersje OEM są dostępne dla integratorów systemów i oferujemy zniżki na nasze i tak już niskie ceny przy zakupach hurtowych.

Ogólnoświatowy standard
Inercyjne systemy nawigacji OxTS są uznawane na całym świecie za symbol precyzji i osiągów.

Real-Time
Logging Only
  xNAV500
xNAV200
xNAV550
xNAV250
Positioning GPS L1
GLONASS L1 (option)
GPS L1, L2
GLONASS L1, L2 (option)
Position accuracy 2 m SPS
0.5 m DGPS
1.6 m CEP SPS
0.4 m DGPS
0.02 m RTK
Velocity accuracy 0.1 km/h RMS 0.1 km/h RMS
Roll/Pitch 0.05° 1σ 0.05° 1σ
Heading (2 m baseline) 0.15° 1σ 0.1° 1σ
Acceleration bias stability 0.05 mg 0.05 mg
Acceleration range 5 g 5 g
Angular Rate bias stability 3°/hr 3°/hr
Angular Rate range 300°/s 300°/s
Measurement rate 100 Hz
200/250 Hz (Optional)
100 Hz
200/250 Hz (Optional)
Operating temperature -40°C to +70°C -40°C to +70°C
Specification temperature -10°C to +70°C -10°C to +70°C
Power input 10–31 V 10–31 V
Power consumption 7 W 9 W
Dimensions 132 x 77 x 36 mm 132 x 77 x 41 mm
Weight 365 g 425 g
 Logging capacity 4 GB 4 GB
Interfaces Ethernet, Serial Ethernet, Serial
Dual antenna Yes Yes



Kliknij tutaj, aby zobaczyć ulotkę techniczną.

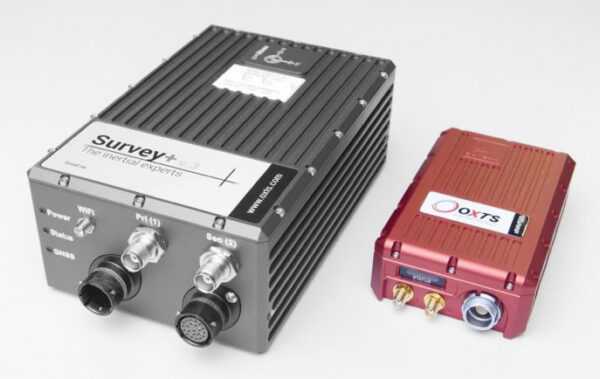

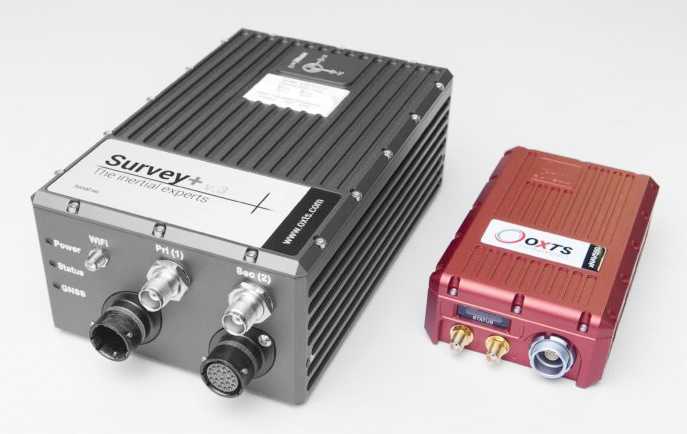

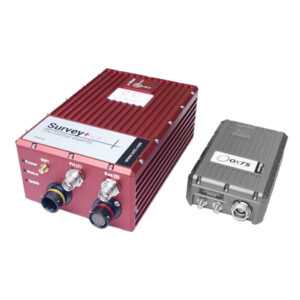

Survey+ v3xNAV550xNAV650
OpisFlagowy INS do mapowania
naziemnych mobilnych
i załogowych statków powietrznych.
Idealny do ubogich środowisk GNSS,
takich jak gęsto
zabudowane obszary miejskie
Wysokiej jakości, lekki INS.
Idealny do szerokiej gamy
zastosowań geodezyjnych
na lądzie i z powietrza
Najmniejszy i najlżejszy INS
z jakością, na której
możesz polegać.
Idealny do aplikacji
mapujących opartych
na dronach i UAV
Zakres częstotliwości 0.05° 0.1°0.1°
Pitch/Roll Accuracy (1σ) 0.03°0.05°0.05°
Positioning GPS L1, L2
GLONASS L1, L2
BeiDou B1, B2
Galileo E1, E5
GPS L1, L2
GLONASS L1, L2
BeiDou B1, B2 (optional)
GPS L1, L2C
GLONASS L1, L2
BeiDou B1, B2
Galileo E1, E5
Position accuracy (CEP) DGPS 0.4 m 0.4 m 0.4 m

RTK
0.01 m 0.02 m0.02 m
GNSS-outage drift (60 s)* 0.30 m0.75 m0.95 m
Wymiary 184 x 120 x 71 mm132 x 77 x 36 mm77 x 63 x 24 mm
Waga1500 g395 g 130 g
Zasilanie 10 - 48 V dc 10 - 31 V dc5 - 30 V dc
Pobór mocy 14 W9 W4 W
InterfejsyEthernet (x3), Serial (x3) Ethernet, Serial Ethernet, Serial
Szczelność IP65 IP65 -
*This is for a mobile mapping vehicle using a wheelspeed sensor
