Emisja akustyczna (AE)
Obiekty techniczne, takie jak zbiorniki ciśnieniowe, rurociągi czy reaktory petrochemiczne są narażone na wysokie naprężenia, z tego względu wymagają regularnych przeglądów/ inspekcji. Osoby odpowiedzialne za wykonywanie tych badań mogą odnieść wiele korzyści z wykorzystania emisji akustycznej. AE pozwala wykryć początki powstawania uszkodzeń w materiałach poddanych naprężeniom, dzięki temu zapewnia bezpieczną eksploatację oraz pozwala uniknąć kosztownych przestoi. AE oferuje również wiele korzyści w badaniach materiałowych, geologicznych, medycznych, botanicznych, detekcji i lokalizacji wyładowań niezupełnych w dużych transformatorach, wykrywania korozji oraz wycieków w zbiornikach magazynowych, itp. AE jest również wykorzystywana w testach i badaniach w inżynierii lądowej i wodnej, (np. badanie mostów) a także w przemyśle motoryzacyjnym i lotniczym.
Czujniki stosowanie w badaniach AE charakteryzują się bardzo dużą czułością, co pozwala na wykrywanie wzrostu naprężeń powstających w materiale. Źródłem tych naprężeń są miejsca, gdzie powstają pęknięcia oraz propagacja pęknięć w badanych obiektach. Sygnał, pochodzący z czujników,
jest na bieżąco analizowany, dzięki temu możliwe jest szybkie wykrycie defektu oraz jego lokalizacja.
AMSY-6 – modułowy system do wielu aplikacji.

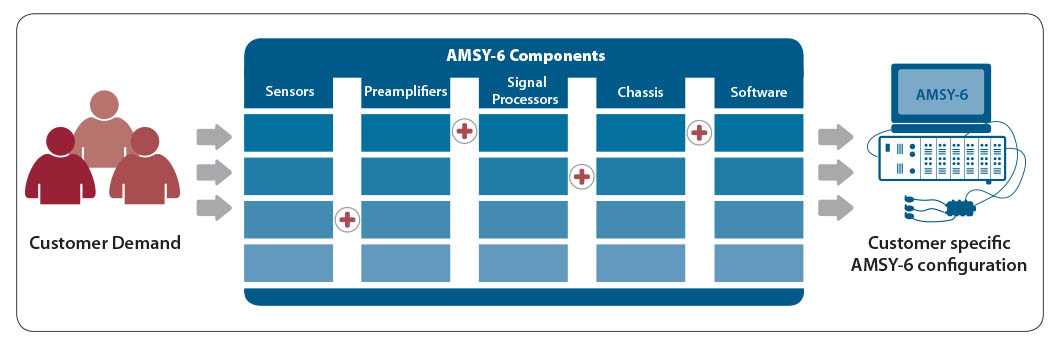

System AMSY-6 pozwala na przygotowanie całego toru pomiarowego. Dzięki modułowej budowie, system może zostać dopasowany do indywidualnych potrzeb lub rozbudowany. Firma Vallen dostarcza kompletne systemy pomiarowe, włączając w to czujniki, przedwzmacniacze, procesory sygnałowe, obudowy, komputery oraz oprogramowanie. System, pochodzący od jednego producenta, jest perfekcyjne spasowany, dodatkowo jego funkcjonalności mogą zostać w prosty sposób rozszerzone.
Zalety AMSY-6:
► Łączność / USB 2.0
Interfejs USB 2.0 zapewnia prostotę obsługi. Całe pasmo USB 2.0 może zostać wykorzystane do transmisji danych w rozbudowanych systemach zapewniając niezrównaną szybkość przesyłu.
► Niezawodność i wydajność
Badania przy pomocy AE często zapewniają bezpieczeństwo. Od lat na całym świecie certyfikowani specjaliści AE wykonują badania przy pomocy systemów Vallen chwaląc je za niezawodność i wydajność.
► Wszechstronność

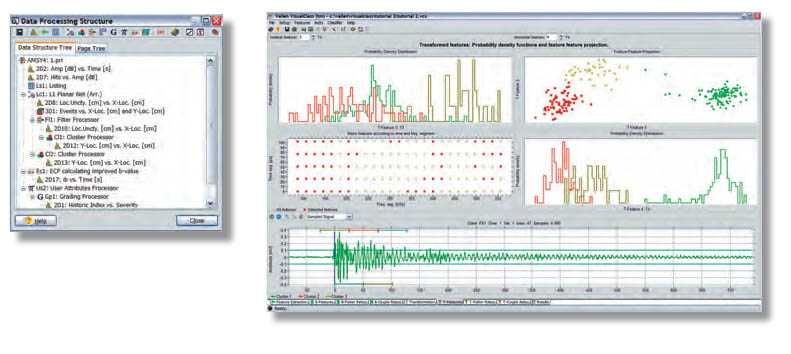

Uporządkowane oprogramowanie posiadające najbardziej elastyczne możliwości obróbki danych i wizualizacji wyników czynią AMSY-6 najlepszym rozwiązaniem dla osób chcących osiągać spektakularne wyniki w wielu aplikacjach.
► Łatwość obsługi

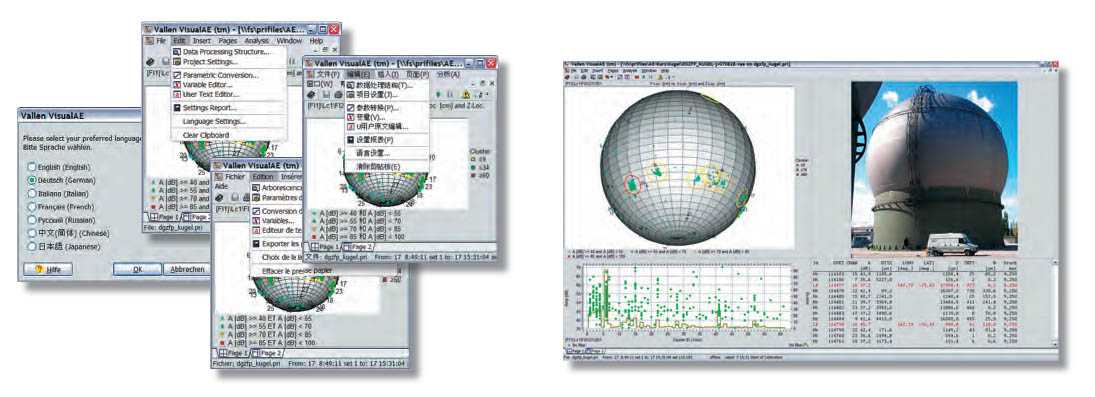

Łatwość obsługi: pomocne okna dialogowe, dostępność w 7 językach, obszerna pomoc online, wyniki najwyższej jakości – to wszystko pomaga zaoszczędzić czas i pieniądze.
► Jakość serwisu
Najkrótszy czas odpowiedzi, kompetentne wsparcie techniczne, szybkie naprawy serwisowe oraz krótki czas przestoju pozwalają maksymalnie wykorzystać Twój system AE.
► Ochrona inwestycji
Długi czas życia produktu, 2-letnia gwarancja, kontynuacja produktu oraz kompatybilność oprogramowania zapewniają ciągły zwrot inwestycji.
► Zdalne sterowanie
Łatwość w zdalnym sterowaniu systemem AMSY-6, to idealne rozwiązanie dla długoterminowego monitoringu.
Czujniki AE
Firma Vallen oferuje ponad 30 różnych sensorów, dzięki temu odpowiada na zapotrzebowanie wielu różnych aplikacji. Bardzo czułe sensory piezoelektryczne są dostępne w wielu zakresach częstotliwości oraz rozmiarach. Wszystkie czujniki są zoptymalizowane pod kątem maksymalnej czułości oraz są poddane ścisłej kontroli jakości. Kilka z najczęściej stosowanych czujników:
|
 |

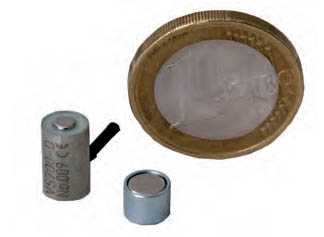

VS700-D to mały i lekki czujnik, który można przymocować do papierowej próbki za pomocą widocznego magnesu. |
VS150-L czujnik z metalową obudowa, zaprojektowany do badania kompozytów. |
VS75-V czujnik z ceramiczną podstawą, jest często wykorzystywany do detekcji wyładowań niezupełnych. |
Przedwzmacniacze AE
| Firma Vallen oferuje wiele przemysłowych przedwzmacniaczy świetnie współpracujących z systemem AMSY-6. Pasmo oraz wydajność może zostać dopasowana do wymogów danej aplikacji. Przedwzmacniacze posiadają 50Ω dopasowanie impedancji oraz niskoszumowe wejście, co wyróżnia je na rynku. Aby zapewnić rzetelne działanie, nawet w trudnych warunkach pracy, do budowy urządzeń wykorzystywane są wyłącznie materiały najwyższej jakości.
AEP4, AEP4H Wielozadaniowy przedwzmacniacz wykorzystywany w wielu aplikacjach, zakres częstotliwości od 3 do 2000 kHz (AEP4H: 20 – 2000 kHz). Przedwzmacniacze, z tej serii, dostarczane są w twardej walizce transportowej z przewodami do podłączenia czujników oraz sprawdzenia prędkości propagacji fali w materiale. AEP3 Przedwzmacniacz AEP3 pozwala na programowe ustawienie wzmocnienia w zakresie od 34 do 49 dB. Wymienny moduł filtrowania pozwala na pracę bez filtra dolnoprzepustowego. AEP3 posiada dwa wejścia, pierwsze – pojedyncze bnc oraz drugie z różnicowym złączem BNO. |
Przedwzmacniacz AEP4 |
VS30-SIC-46dB to połączenie czujnika AE oraz przedwzmacniacza do testowania zbiorników |

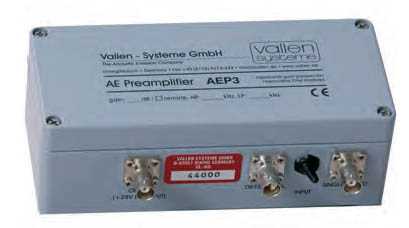

Przedwzmacniacz AEP3 |
||
Procesory sygnałowe AE

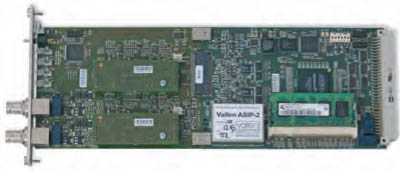

Dwukanałowy procesor sygnałowy AE ASIP-2 jest wynikiem ponad 20 lat pracy i doświadczeń w rozwoju systemów AE. ASIP-2 pozwala na zbudowanie przenośnego systemu AE, nawet przy dużej liczbie kanałów. Zalety systemu ASIP-2:
|
 |

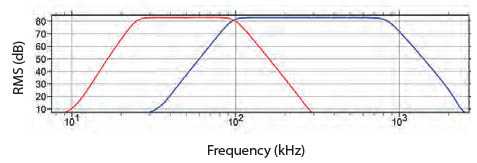

ASIP- 2 oferuje cyfrowe filtry górno- i dolnoprzepustowe każdego z ósmego rzędu (48dB/octave), z możliwością redukcji szumów ADC i konfigurowanym programowo pasmem przepustowości. Wszystkie kanały posiadają te same możliwości filtrowania, np. zakres częstotliwości i roll off. |
 |
||
Typy obudów
Obudowy systemów AMSY-6 zostały przystosowane do pomiarów w terenie. Dostępne są cztery typy obudów dostosowane do 4, 12, 38 lub 42 kanałów. System jest sterowany poprzez zewnętrzny komputer, który może zostać łatwo odłączony, np. aby wykonać dalsze analizy w hotelu/ biurze. Zastosowany może zostać komputer klasy PC, laptop lub komputer przemysłowy. Cechy obudów:
|
Obudowy AMSY-6 MB2, MB6 i MB19 posiadające odpowiednio 4, 12, 38 kanałów. |
