Opis

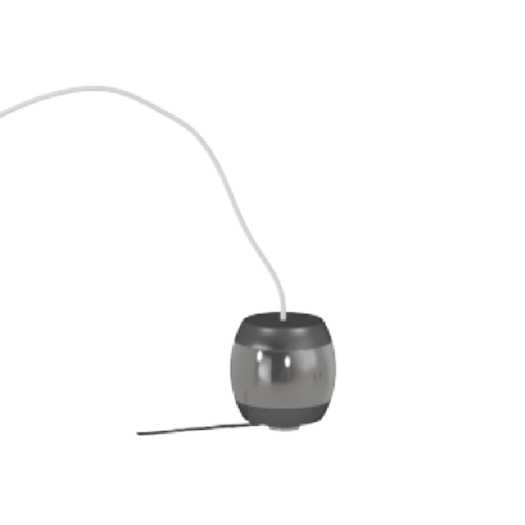

Wzbudnik wysokoczęstotliwościowy Simcenter Qsources został opracowany w celu wykonywania wysoce powtarzalnego wzbudzenia strukturalnego o wysokiej częstotliwości w ograniczonych przestrzeniach. Zapewnia wzbudzenie, ale przy wyjątkowo niskiej masie i niewielkiemu obciążeniu sztywności badanego obiektu.
Masa inercyjna jest dynamicznie oddzielana od stingera za pomocą wewnętrznego zawieszenia. To zawieszenie utrzymuje masę inercyjną w jednej linii we wszystkich orientacjach i znacznie minimalizuje masę sztywno zmocowaną z badanym przedmiotem. Stinger jest podstawą uzwojenia cewki i jest przyklejany bezpośrednio do badanego obiektu w pożądanym kierunku. Wytworzona siła jest przekazywana przez stinger, a zatem jest prostopadła do powierzchni. Jednoosiowy czujnik siły został zintegrowany z masą bezwładną. Umożliwia to użytkownikom uzyskanie dokładnej funkcji odpowiedzi częstotliwościowej (FRF). Do testowanego obiektu można dołączyć wiele takich zespołów cewko-stingerowych, aby umożliwić skuteczne wzbudzanie z zastosowaniem techniki wędrującego wzbudnika (roving shaker) za pomocą jednego lub więcej magnesów napędzających ze zintegrowanymi czujnikami siły. Możesz przyspieszyć akwizycję danych, używając FRF z wieloma wzbudnikami w równoległych i nieskorelowanych sygnałach.
Wzbudnik taki można zamontować wewnątrz podzespołów, a pomiary można wykonać po ponownym złożeniu obiektu testowego. Aby zminimalizować obciążenie masy, stosowany stinger jest tak mały, jak to możliwe, przy jednoczesnym zachowaniu sztywności. Dla tego też, stinger jest również wymienialny, aby maksymalnie skrócić czas przestoju.
